费希尔三通气动调节阀

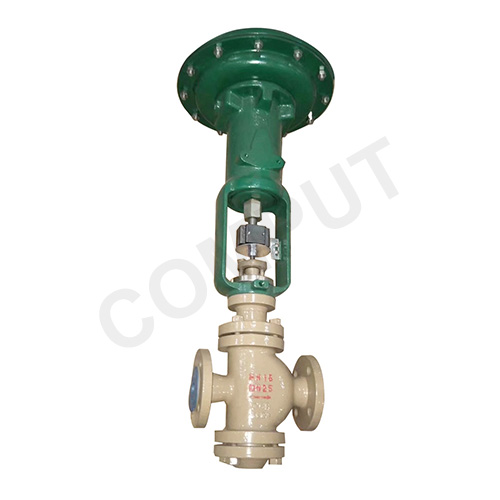

费希尔三通气动调节阀

  • 产品描述

产品产地:

温州

适用介质:

水、油品、蒸汽、液体

公称通径:

DN25~DN300

结构形式:

三通

公称压力:

1.6MPa~6.4MPa

连接方式:

法兰

适用温度:

-29ºC~+550ºC

驱动方式:

气动

阀体材质:

铸钢、不锈钢

制造标准:

国标GB、德国DIN、美国API、ANSI


产品说明

本公司生产的费希尔三通气动调节阀是由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。具有高度低、重量轻、流通能力大、安装维修简便等优点。配用电气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质。


产品特点

阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。阀体为三通结构,即一进两出(气动三通分流调节阀),两进一出(气动三通分流调节阀),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。


阀体介绍

形      式

三通铸造球型阀

公称通径

合流阀:25-300分流阀:80-300

公称压力

PN16、40、64bar

法兰标准

JB/T79.1-94、792-94等

材      料

铸钢( ZG230450)、铸不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等

上  阀  盖

标准型:-17-230℃ 散热型:230-450℃ 波纹管密封型:-40-350℃

阀盖形式

螺栓压紧式

填      料

V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料


阀内组件

阀芯型式

薄壁圆筒型阀芯

流量特性

等百分比特性和线性特性

材      料

不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。


执行机构

型      式

ZHA/B多弹簧薄膜执行机构

型      号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面积cm2

350

350

560

900

1400

行程mm

10、16

25

40

40、60

100

弹簧范围KPa

20-100(标准)、20-60、60-100、40-200、80-240

膜片材料

丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140-400KPa

气源接口

RC1/4"

环境温度

-30-70℃

阀作用形式:气关式(B)一失气时阀位开(FO);气开式(K)一失气时阀位关(FC)
附件(根据要求配置):定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


性能参数

项        目

不带定位器

带定位器



基本误差%

±5.0

±1.0



回      差%

≤3.0

≤1.0



死      区%

≤3.0

≤0.4



始终点偏差%

气开

始点

土2.5

±1.0



终点

±5.0

±1.0



气关

始点

±5.0

±1.0



终点

土2.5

±1.0



额定行程偏差%

≤2.5



泄漏量1/h

0.01%X阀额定容量



可调范围R

30:1




额定流量系数Kv、额定行程

公称通径DN(mm)


25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数Kv

合流阀

8.5

13

21

34

53

85

135

210

340

535

800

1360

分流阀

-

-

-

-

-

85

135

210

340

535

800

1360

额定行程L (mm)


16

25

40

60


100

配用执行机构型号


ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-56

允许压差( bar)

20-100KPa

7.8

5.4

4.9

2.9

2.9

2

1.2

1.2

0.78

0.49

0.5

0.35

40-200KPa

16

11

10

6

6

4

2.4

2.4

1.6

1

1

0.7

备注:对于波纹管密封调节阀,最大允许压差为10bar,表中数值若小于10bar则不变,若大于10bar则取l0bar。


主要外形尺寸

外形尺寸及重量     单位:mm

公祢通径

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/40

185

200

220

250

275

300

350

410

450

550

640

720

PN64

200

210

235

265

295

320

370

440

475

570

670

750

A


285

285

285

285

360

360

360

470

470

470

580

580

H1

PN16/40

155

175

180

200

235

250

260

330

350

420



PN64

165

175

185

205

245

255

270

335

365

430



H2


298

298

298

298

380

380

380

510

510

510



H3

PN16/40

235

247

256

268

364

384

394

465

470

540



PN64

245

265

268

278

381

390

400

470

485

540



H4

PN16/40

364

425

430

445

660

680

690

748

740

780



PN64

364

425

435

450

665

690

700

750

750

795



H5

PN16/40

140

150

160

180

200

210

220

260

280

320

474

580

PN64

150

170

180

200

220

240

260

300

320

380

474

580

PN16/40






225

245

285

305

350

540

612

PN64






265

285

325

345

410

540

612

C


220

220

220

220

270

270

270

320

320

320



H6


180

180

180

180

236

236

236

310

310

310



重量

PN16/40

28

30

39

46

75

81

98

148

188

285



PN64

32

37

49

61

92

98

119

191

222

320



备注:
1、表中重量为不带附件标准数据,也可安装侧装式手轮。
2、阀门法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN标准。
