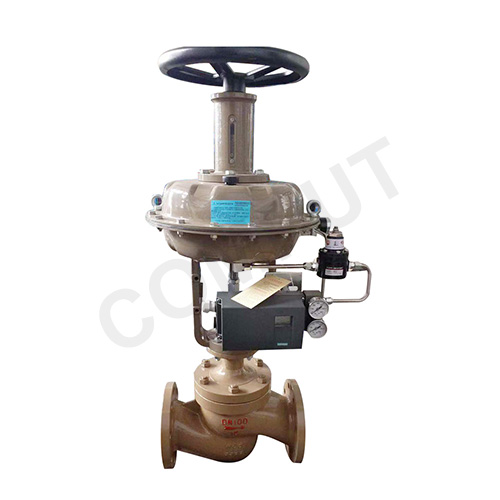

DN180衬氖气动调节阀

DN180衬氖气动调节阀

  • 产品描述

产品产地:

温州

适用介质:

水、油品、蒸汽、液体

公称通径:

DN180

结构形式:

单座

公称压力:

1.6MPa~6.4MPa

连接方式:

法兰、焊接、螺纹

适用温度:

-29ºC~+550ºC

驱动方式:

气动

阀体材质:

不锈钢

制造标准:

国标GB、德国DIN、美国API、ANSI


产品说明

本公司生产的DN180衬氖气动调节阀是由多弹簧气动薄膜执行机构和低流阻精小型调节阀阀体组成,具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,可用于苛刻的工作条件,广泛应用于精确控气体、液体、蒸汽等介质,特别适用于允许泄露量小、阀前后压差不大及有一定粘度和含少量纤维介质的场合。


阀体介绍

形      式

直通单座铸造球型阀

公称通径

20、25、32、40、50、65、80、100、125、150、200mm

公称压力

PN16、40、64bar

法兰标准

JB/T79.1-94、792-94等

材      料

铸钢( ZG230450)、铸不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等

上  阀  盖

标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃

阀盖形式

螺栓压紧式

填      料

V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料


阀内组件

阀芯型式

单座柱塞型阀芯、套筒阀芯

流量特性

等百分比特性和线性特性

材      料

不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。


执行机构

型      式

ZHA/B多弹簧薄膜执行机构

型      号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面积cm2

350

350

560

900

1400

行程mm

10、16

25

40

40、60

100

弹簧范围KPa

20-100(标准)、20-60、60-100、40-200、80-240

膜片材料

丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140-400KPa

气源接口

RCl/4"

环境温度

-30-70℃

作用形式:气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)
附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


性能参数

项        目

不带定位器

带定位器

基本误差%

±5.0

±1.0

回      差%

≤3.0

≤1.0

死      区%

≤3.0

≤0.4

始终点偏差%

气开

始点

土2.5

±1.0

终点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

土2.5

±1.0

额定行程偏差%

≤2.5

泄漏量1/h

0.01%X阀额定容量

可调范围R

30:1


额定流量系数Kv、额定行程

公称通径DN(mm)


20

25

32

40

50

65

80

100

125

150

200

阀座直径DN(mm)


10

12

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

额定行程L(mm)


10

16

25

40

60

配用执行机构型号


ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45




允许压差

公称通径DN (mm)

20

25

32

40

50

65

80

100

125

150

200

阀座直径DN (mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

执行机构

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

作用
方式

气源压力
(Kpa)

弹簧范围
(Kpa)

允许压差△(bar)

气关

140

20~100

64

61.9

39.6

22.3

21.4

8.7

5.6

3.5

3.4

2.2

1.4

1.5

1

0.6

250

20~100

64

64

64

64

64

56.8

36.4

23

22.1

14.3

9.1

9.5

6.6

3.7

400

40-200

64

64

64

64

64

64

50.4

31.8

30.6

19.8

2.6

13.2

9.2

5.2

气开

140

20~100

44.6

30.9

19.8

11.6

7

4.4

2.8

1.8

11.7

1.1

0.7

0.7

0.5

0.3

250

40-200

64

64

59.4

33.4

21.4

13.1

8.1

5.3

5.1

3.3

2.1

2.2

1.5

0.9

400

80-240

64

64

64

64

49.9

30.5

19.5

12.5

11.8

7.8

5

5.1

3.6

2.1

备注:对于波纹管密封调节阀,最大允许压差为10bar,表中数值若小于10bar则不变,若大于10bar则取l0bar.




主要外形尺寸

外形尺寸及重量     单位:mm

公祢通径

20

25

32

40

50

65

80

100

125

150

200

L

PN16/40

181

184

220

222

254

276

298

352

410

451

600

PN64

206

210

251

251

286

311

337

394

457

508

650

A


285

285

285

285

285

360

360

360

470

470

470

H1

PN16/40

128

128

152

152

160

205

205

208

273

330

364

PN64

140

140

160

160

180

210

210

220

290

340

370

H2


298

298

298

298

298

380

380

380

510

510

510

H3

PN16/40

208

208

224

228

228

334

334

342

408

453

482

PN64

220

220

240

240

240

350

350

360

420

470

500

H4


238

238

402

402

405

627

628

635

698

702

728

H5

PN16/40

53

58

68

73

80

90

98

108

123

140

168

PN64

63

68

75

83

88

100

105

125

148

170

203

C


220

220

220

220

220

270

270

270

320

320

320

H6


180

180

180

180

180

236

236

236

310

310

310

重量
(kg)

PN16/40

21

22

24

32

38

62

67

83

132

160

245

PN64

24

25

30

42

52

78

82

102

170

190

285

备注:
1、表中重量为不带附件标准数据,也可安装侧装式手轮。
2、阀门法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN标准。


主要外形尺寸

公祢通径

20

25

32

40

50

65

80

100

125

150

200

L

PN16/40

181

184

220

222

254

276

298

352

410

451

600

PN64

206

210

251

251

286

311

337

394

457

508

650

A


285

285

285

285

285

360

360

360

470

470

470

H1


700

700

700

700

700

700

700

700

700

700

700

H2


298

298

298

298

298

380

380

380

510

510

510

H3


88

88

88

88

88

94

94

94

110

110

110

H5

PN16/40

53

58

68

73

80

90

98

108

123

140

168

PN64

63

68

75

83

88

100

105

125

148

170

203

D1

PN16/40

230

230

250

270

305

342

375

430

490

556

665

PN64

270

270

305

342

375

430

490

556

665

665

765

D2

PN16/40

310

310

335

335

390

430

465

502

585

660

770

PN64

355

355

390

430

465

520

585

600

770

770

890

h


15

15

15

15

15

18

18

18

20

20

20

n-d

PN16/40

8-12

8-12

8-12

8-14

8-14

10-14

10-14

12-16

14-16

16-16

18-16

PN64

8-14

8-14

8-14

10-14

10-14

12-16

14-16

16-16

18-16

18-16

18-16

Y


45

45

60

65

75

90

104

135

165

195

245

C


220

220

220

220

220

270

270

270

320

320

320

H6


180

180

180

180

180

236

236

236

310

310

310

重量

(kg)

40

48

52

60

68

90

105

143

210

282

315

备注:
1、保温长度以700mm为例,表中重量为PN16数据,也可安装侧装式手轮。
2、阀门法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN标准。



主要外形尺寸

公祢通径

20

25

32

40

50

65

80

100

125

150

200

L

181

184

220

222

254

276

298

352

410

451

600

A

285

285

285

285

285

360

360

360

470

470

470

H1

152

152

177

177

183

221

221

230

315

355

385

H2

298

298

298

298

298

380

380

380

510

510

510

H3

220

220

240

240

240

350

350

360

420

470

500

H5

75

81

89

95

109

121

133

146

160

180

210

L1

101

101

108

108

108

123

123

123

140

140

140

L2

126

126

126

130

141

156

170

180

200

220

265

C

220

220

220

220

220

270

270

270

320

320

320

H6

180

180

180

180

180

236

236

236

310

310

310

法兰规格DN

40

40

50

65

80

100

125

150

200

250

300

重量(kg)

26

27

35

44

56

84

88

109

185

202

305

备注:
1、表中数据位PN16数据,也可安装侧装式手轮。
2、阀门法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN标准。
