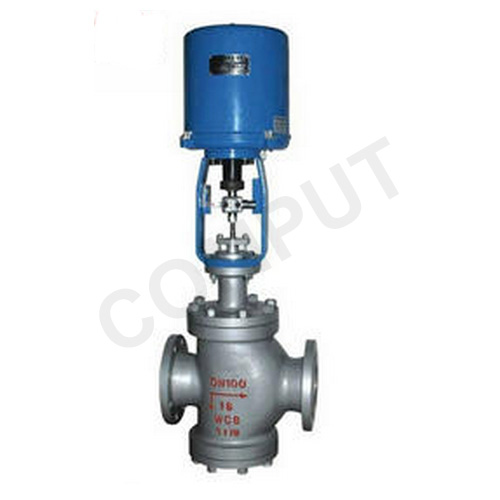

ZDLN-DN90单座防爆电动调节阀

ZDLN-DN90单座防爆电动调节阀

  • 产品描述

产品型号:

ZDLN

适用介质:

水、蒸汽、油品、液体、气体

公称通径:

DN90

结构形式:

单座

公称压力:

1.6MPa~6.4MPa

连接方式:

法兰、螺纹、焊接

适用温度:

-29ºC~+550ºC

驱动方式:

电动

阀体材质:

灰铸铁、铸钢、不锈钢

制造标准:

国标GB、德国DIN、美国API、ANSI


产品说明

本公司生产的ZDLN-DN90单座防爆电动调节阀是由PSL系列和3810L系列电子式执行机构和单座调节阀组成。电源为220V.AC 50Hz,含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的(4-20mADC或1-5VDC)进行阀门的开度控制,达到调节介质压力流量、温度等目的。同时可以输出(4-20mADC或1-5VDC)阀位反馈信号。广泛应用于电力、石油、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。



工作原理

1、与被调介质直接接触,由于阀芯运动,改变了阀芯与阀座间的流通面积,即改变了阀的阻力系数,从而改变了流经调节机构介质的流量,达到了对工艺参数的调节。
2、当输入端无信号时,执行器稳定在预选的零位,调节阀处于全开或全闭的位置,执行器的输出轴通过开合螺 母与调节阀的阀杆相连。当输入端有信号时输出轴即通过输入信号按一定比例处在一定的位置,调节阀即处于所需开度,从而达到了调节和控制的目的。电动智能调节阀分为电开式和电闭式两种。通过选择电子式电动执行器的正、反 作用开关来实现电开式和电闭式调节。


阀体介绍

形 式

直通单座铸造球型阀

公称通径

25、32、40、50、65、80、100、1 25、150、200mm

公称压力

PN16、40、64bar

法兰标准

JB/T79.1-94、79.2-94等

材 料

铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等

上 阀 盖

标准型:-17-230℃ 散热型:230-450℃ 低温型:-60--196℃ 波纹管密封型:-40-350℃

阀盖形式

螺栓压紧式

填 料

V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料


阀内组件

阀芯型式

单座柱塞型阀芯

流量特性

等百分比特性和线性特性

材 料

不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。


执行机构

型 式

381 LSA-08

381 LSA-20

381 LSB-30

381 LSB-50

381 LSC-65

381 LSC-99

381 LSC-160

活塞直径

381 LXA-08

381 LXA-20

381 LXB-30

381 LXB-50

381 LXC-65

381 LXC-99

381 LXC一160

输出力推(N)

800

2000

3000

5000

6500

10000

16000

最大行程L(mm)

30

60

100

工作速度( mm/s)

4.2

2.1

3.5

1.7

2.8

2.0

1.0

主要技术参数

电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC

防护等级:相当IP55 隔爆标志:Exd|| BT4 手操功能:手柄

环境温度:-25 +70℃ 环境湿度:≤95%


性能参数


流量特性

直线、等百分比、快开

可调范围

50:1 (CV<6.3 30:1)

额定CV值

等百分比CV1.6~630 ,直线CV1.8~690

允许泄漏量

硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级)
泄漏量标准:GB/T 4213

性能指标


气动

电动

基本误差%

±1.5

±1.0

回差%

≤1.5

≤1.0

死区%

≤0.6

≤1.0

始终点偏差%

±2.5

±2.5

额定行程偏差%

≤2.5

≤2.5



额定流量系数Kv、额定行程、允许压差

阀座直径(mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Cv

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

公称通径

行程

可选流量系数Cv(★标准型 ●推荐 ○定制)

DN20

16mm











DN25










DN32

25 mm









DN40









DN50









DN65

40mm











DN80










DN100









DN125

60mm











DN150











DN200










电动执行机构

金属密封最大允许压差(MPa)

型号

推力(N)

3810L-08

800

6.4

5.5

3.5

2.38











3810L-20

2000

6.4

6.4

6.4

4.77

3.05

1.86

1.19

0.76







3810L-30

3000






2.79

1.79

1.14







3810L-50

5000






4.66

2.98

1.91

1.13

0.6

0.47




3810L-65

6500









1.35

0.8

0.57

0.39

0.26

0.16

3810L-99

10000












0.61

0.42

0.20

3810L-160

16000












0.97

0.67

0.35



外形尺寸及重量 单位:mm

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

结构长度
(L)

PN16/25

185

200

205

222

250

276

298

350

410

451

600

670

735

PN40

190

205

210

230

255

285

310

355

425

460

615

685

750

PN64、100

200

210

220

251

286

311

337

394

440

475

630

700

765

常温型
(H)

PN16/25

699

711

728

728

731

827

839

857

895

1140

1160

1305

1512

PN40

679

721

738

738

741

837

849

867

905

1150

1180

1335

1565

PN64/100

682

733

750

750

753

849

861

879

917

1180

1240

1385

1605

高温型
(H)

PN16/25

849

861

893

893

901

975

1024

1067

1250

1400

1420

1513

1670

PN40

859

871

903

903

911

985

1034

1077

1260

1415

1440

1545

1690

PN64/100

875

885

915

915

923

997

1055

1095

1280

1450

1465

1575

1720

H1

PN16/25

53

58

68

73

80

90

98

108

123

140

168

203

230

PN40

53

58

68

73

80

90

98

115

135

150

188

223

255

PN64/100

63

68

75

83

88

100

105

125

148

170

203

235

265

本执行器主要由以下几部分组成;
1、控制器:接受来自调节器的 DC4 ~ 20mA 或  DC1 ~ 5V 信号,控制执行器按预定模式工作。
2、传动机构:把电机的旋转运动变成动力输出轴的直线往复运动,实现调节阀的开关和调节功能。
3 、开度检测机构:将输出轴的直线运动位移(阀芯的开度)经齿条、齿轮反馈给电位器,由电位器转换成电信号再反馈给控制器,当来自调节器的输入信号和阀芯的开度信号之差为零时,电机将停止工作。
4 、联结机构:通过支架将执行器和被控阀门联结,并由开合螺母将执行器输出轴和阀杆连接,开合螺母上带有指针,支架上有标尺,可指示输出轴(或阀杆)的位移
5 、手动机构:本执行器还设计有手动机构,在断电情况下,根据需要可由手动操作来完成调节阀的开、关和调节功能。


主要特点

1.1 执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4  ~  20mA(或DC1  ~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单方便。
1.2  执行器的关键部件  —  控制器,采用混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。
1.3  驱动量的反馈检测采用高性能导电塑料电位器,分辨率< 0.4%。
1.4  具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
1.5  用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态。)
1.6  用状态选择开关可以设定(正、反动作。)
1.7  用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V。)
1.8  调整工作零点(始点)和行程(终点)简单易行。
1.9  当突然断电时,能确保阀芯自锁。
1.10  采用同步皮带转动,有效降低了噪音。
1.11  延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。
2 主要技术参数
2.1  电源:AC220V±10%,50HZ
2.2 耗电功率(额定负载时)
规格 A 型执行器  50VA;
规格 B 型执行器  150VA;
规格 C 型执行器  220VA。
2.3 输入信号:DC4 ~ 20mA 或 DC1 ~ 5V。
2.4  输出信号:DC4 ~ 20mA(负载电阻碍500Ω以下)。
2.5  控制精度:基本误差:±1%;回差≤1%;死区≤1%。
2.6  工作行程调整范围:“零点”:±25%;“行程”20% ~ 100%。
2.7  外部配线:输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。


直行程3810L、3410L系列

类别

3810L系列

3410L系列

额定输出力N

速度mm/s

最大行程mm

普通型

381LS A-08

341LS A-08

800

4.2

30

381LSA-20

341LSA-20

2000

2.1

381LSB-30

341LSB-30

3000

3.5

60

381LS B-50

341LS B-50

5000

1.7

381LSC-65

341LSC-65

6500

3.4

100

381LSC-99

341LSC-99

10000

2.0

381LSC-160

341LSC-160

16000

1.0

隔爆型

381LX A-08

341LX A-08

800

4.2

30

381LXA-20

341LXA-20

2000

2.1

381LXA-30

341LXA-30

3000

3.5

60

381LXA-50

341LXA-50

5000

1.7


角行程3810R、3410R系列

类别

3810R系列

3410R系列

额定输出力矩N.m

动作时间90o/S

最大转角

普通型

381RSA-02

341RSA-02

20

8.5

90º

381RSA-05

341RSA-05

50

17

381RSB-10

341RSB-10

100

18

381RSB-20

341RSB-20

200

36

381RSC-30

341RSC-30

300

24

381RSC-50

341RSC-50

500

42

381RSC-60

341RSC-60

600

48

381RSD-100

341RSD-100

1000

30

381RSD-150

341RSD-150

1500

42

隔爆型

381RXB-10

341RXB-10

100

18

381RXB-20

341RXB-20

200

36
